SF6氣體泄漏在線監測系

RH-G5000U  SF6氣體泄漏在線監測主要部件介紹

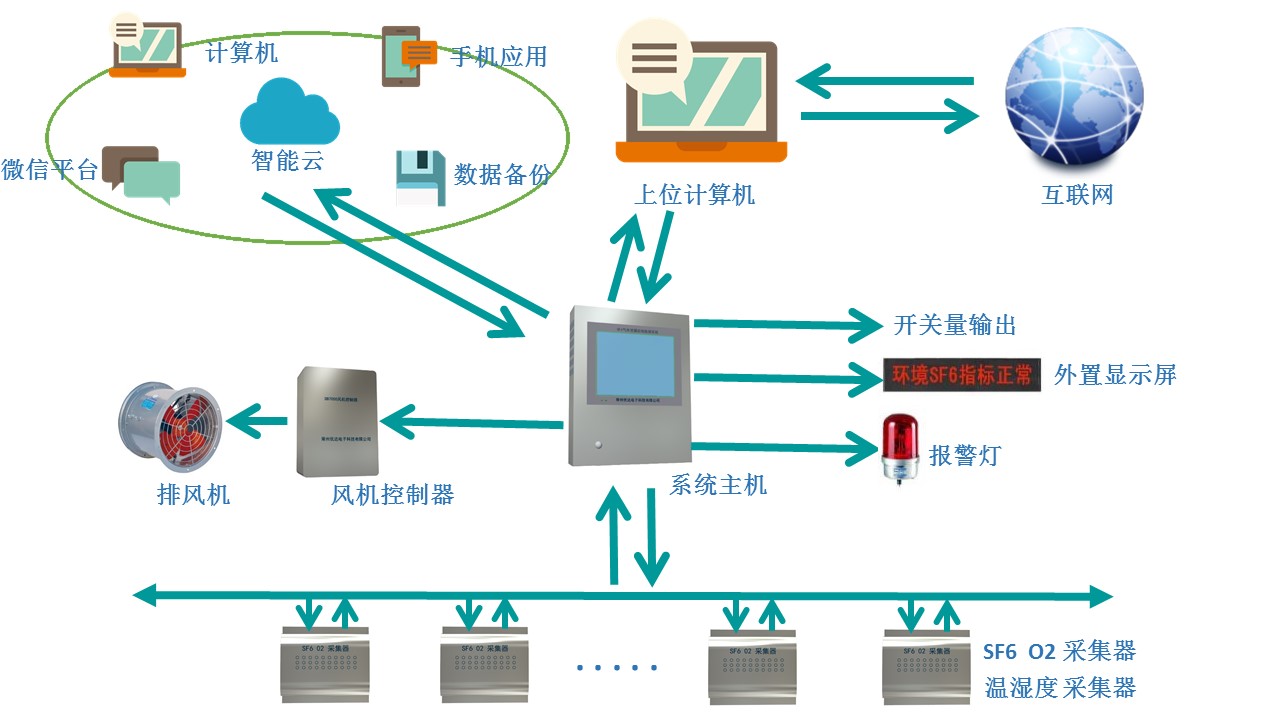

                                                                                                  系統原理圖

系統分為三大模塊：

1. 采集器：包括溫濕度采集器和SF6/O2采集器，主要完成各測量點溫度和濕度的測量以及SF6和O2定量分析；

2. 主機及輔助功能模塊，主要完成各模塊協調工作，顯示、報警；

3. 風機控制器，主要完成啟動風機的功能。

 SF6/O2采集器

功能與參數：

(1) SF6檢測范圍：0～2000ppm；精度不低于50ppm；分辨率：0.1ppm。

(2) O2檢測范圍：0～30.0%；誤差：小于0.5%；分辨率：0.1%。

(3) 工作電源：24VDC，防浪涌和雷擊功能。

(4) 自動加強跟蹤可疑測量點功能，有效防止誤報。

溫濕度采集器

★ 溫度顯示范圍：-30～+99℃，精度：±0.5℃；

★ 濕度顯示范圍：0～99%RH，精度：±5%R。

主機與報警燈

主機

（1）主機功能

◇ 環境中O2含量監測顯示功能。

◇ 環境中SF6氣體含量監測顯示功能。

◇ 環境中溫、濕度監測顯示功能。

◇ SF6氣體含量超標報警功能，缺氧報警功能。

◇ 定時排風功能，人工強制排風功能，缺氧或SF6超標，排風功能。

◇ 實時顯示各種參數功能。

◇ 歷史資料查詢功能。

◇ 支持遠動系統遙測遙信。

◇ 發生報警時，自動開啟風機和聲光報警。

◇ 用戶可調整SF6、O2的報警參數。

◇ 支持RTU遙測遙信功能。

◇ 海量報警數據記錄存儲功能,長壽命設計。

◇ 10.1寸彩色觸摸屏顯示，人性化操作界面。

◇ 人體感應、語音系統。

◇ 顯示比較穩定，很好地解決了數據漂移地問題。

◇ 可與上位計算機連接，實現遠程監控，并進行事件記錄與歷史事件查詢。

鋪設電纜

鋪設電纜階段主要是防止損壞電纜、電纜蓋板、污損地面。

在施工過程中需要掀開電纜蓋板時，先在地面鋪設一層絕緣橡膠，將取下的電纜蓋板放在絕緣橡膠上。取電纜蓋板時要小心輕放，防止電纜蓋板跌落而損傷電纜和地面、蓋板。在施工過程中嚴禁在電纜上踩、擱置重物，以避免電纜受力變形、損傷。

 安裝變送器

SF6氣體變送器、O2變送器和溫濕度變送器安裝在SF6開關設備間隔前的機構箱底部側邊，SF6氣體變送器、O2變送器和溫濕度變送器的電纜接線按國標.對于組合電容器室，我們主要是針對SF6設備的SF6氣體含量的變化進行監控，監測設備區SF6氣體是否泄漏。

 安裝SF6氣體泄露監控報警系統主機

SF6氣體泄漏監控報警系統主機安裝在主控室（或開關室入口處），其具體安裝位置由供電公司有關部門確定。主機通過電纜從電纜溝、電纜豎井與各變送器相連接。通過I/O口與主控室的遠動監控系統相連接.

安裝風機控制器

通過加裝風機控制器，與變電站風機系統相連接，達到控制風機啟動、停止的目的。
