變壓器局放在線監測裝置

1、產品概述

      變壓器局部放電在線監測裝置采用超聲波與高頻電流、內置傳感器，油閥式傳感器相結合的在線監測技術，監測并分析變壓器的運行狀況；裝置提供TCP/IP接口，通過網絡傳輸，快速與第三方終端設備進行組網應用，方便數據的集中采集和轉發。監測精準度高，高頻電流，特高頻、超聲波傳感器結合使用，綜合準確定位監測放電信號。系統采用傳感器信號探測、傳感器優化布置，數據庫專家分析等技術，提高測量精確度和響應速度；電路設計增加多種抗干擾設計，能夠在各種復雜的電磁環境下穩定運行，可靠性高。

2、系統結構

(1)  系統層：診斷分析軟件

(2)  設備層：

?  傳感器：超聲波傳感器、高頻電流傳感器、內置特高頻傳感器、油閥傳感器

?  變壓器局部放電在線監測裝置接收主機

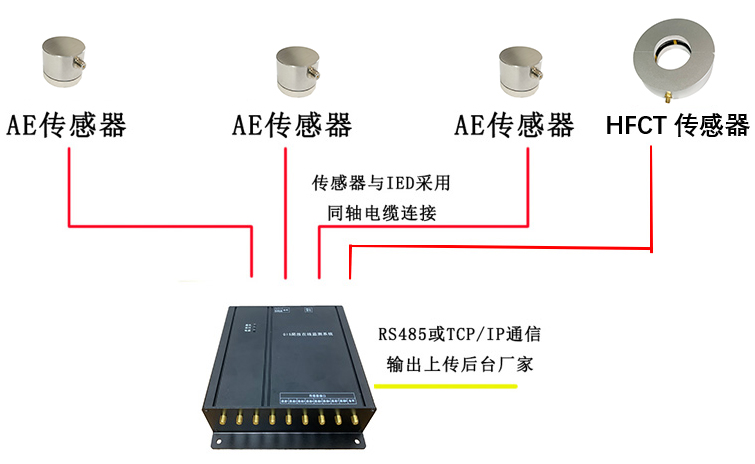

                                       變壓器局部放電在線監測裝置接收主機系統結構圖

3、主要功能及技術參數

變壓器局部放電在線監測裝置接收主機

（1）功能：變壓器局部放電在線監測裝置接收主機隨時可以監測所有傳感器傳回的局放信號，進行信號調理、緩沖隔離，經過濾波、信號放大，對傳感器監測到的電磁波進行了最大放電幅值、平均放電量、放電次數等有效數據的測量計算。

傳感器

（1）、超聲波傳感器

功能：超聲波傳感器；適用于超聲波對設備內部信號情況的巡檢和定位，傳感器耦合劑緊貼設備表面，對設備內部超聲波情況監測分析技術參數：

監測系統軟件

（1）功能：

?  測量放電信號的幅值，相位、放電頻次等局部放電統計特征參數；

?  利用空間特高頻3D圖譜分析診斷，包括放電類型識別，可能性統計，嚴重程度和發展程度，為變壓器絕緣狀態判斷提供依據；

?  提供監測及報警結果歷史查詢、報警設定等功能；

?  可監控、存儲和關聯設備運行狀態局部放電檢測局放數據；

?  具有設備參數配置和閾值設置等功能，可進行主要參數的編程設置；

?  連續監測或定時自動關閉啟動監測，監測過程自動化。

4、安裝方式

4.1、變壓器局部放電在線監測裝置接收主機

(1)  安裝位置視現場而定。按照接收主機四角位開孔位置，選用膨脹螺絲固定；在監測主機上安裝濾波器，接上傳感器射頻線。

4.2、超聲波傳感器

(1)  安裝在變壓器側壁上，采用吸附式安裝，除了高壓出線側不安裝超聲波傳感器，其余三面各安裝兩只超聲波傳感器。

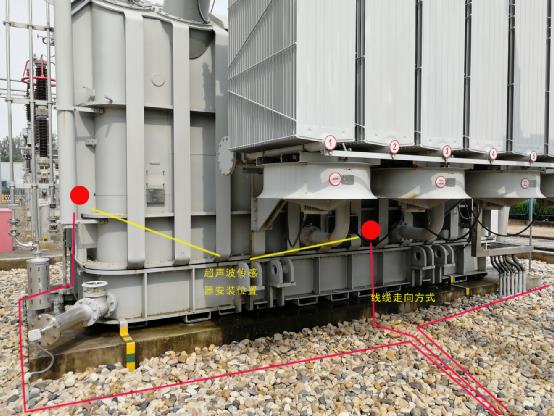

                                                                  超聲波傳感器現場安裝圖

5、運輸與貯存

     產品運輸和拆封不應受到劇烈沖擊，應根據GB/T13384-2008《機電產品包裝通用技術條件》的規定運輸和儲存。產品應在原包裝內保存，保存的地方環境溫度為-40℃～＋70℃，相對濕度不超過85％，空氣中無腐蝕性氣體。產品在倉庫里保存，應放在臺架上，疊放高度不超過5箱，拆箱后，產品不能疊放。

6、保修期限及訂貨說明

     對所售產品提供一年期免費質保。即一年以內，由于產品本身材質不良或設計缺陷造成的損害，可免費更換或維修（一年內包換，但須保證產品外觀沒有損壞）。一年后，所進行的維修、更換將收取一定成本費用。

所售產品包含的軟件，除合同約定的技術服務外，可提供必要性的遠程服務，其他服務需求，請與我公司技術服務部門聯系。

對所售產品提供相應的技術支持和技術合作，提供24小時技術熱線服務。

操控裝置對應的溫濕度傳感器型號WS-03,安裝時操控裝置的溫濕度傳感器可互換。

以下非本公司因素造成的產品損害或其他原因均不在本公司的免費維修之列：

a. 安裝不正確

b. 電壓不匹配

c. 未按使用說明書操作而造成使用不當

d. 非本公司授權的維修或改動

e. 機器缺少必要的保養

f. 未提供應有的工作環境

g. 由于用戶二次運輸所造成的產品損壞

h. 非我公司軟件或病毒等導致的系統故障

i. 自然災害（雷擊、地震、海嘯等）和意外情況等不可抗力

以上擔保對每位用戶具有同等法律效應。由于國家或地區的改變，其它權利可能只適用于特定客戶。

訂貨時，請詳細寫明所需型號及功能要求等相關內容，若對功能及型號有特殊要求，請與我司商務溝通，以便能為您提供更精確之產品。
