組合式過電壓保護器

RH-TBP系列組合式過電壓保護器

      RH-TBP系列三相組合式過電壓保護器是一種高性能過電壓吸收裝置，適用于35KV及以下電力系統中，是限制雷電過電壓和操作過電壓的一種先進的保護電器。主要用于保護發電機、變壓器、開關、母線、電動機、并聯補償電容器組等電氣設備的絕緣免受過電壓的損害。對于相間和相地過電壓都能起到有效的保護作用。

     我公司產品的技術標準，主要參考GB11032-2000《交流無間隙金屬氧化物避雷器》、DL/T620-1997《交流電氣裝置的過電壓保護和絕緣配合》、JB/T10496-2005《交流三相組合式無間隙金屬氧化物避雷器》、JB/T10609-2006《交流三相組合式有串聯間隙金屬氧化物避雷器》制訂。

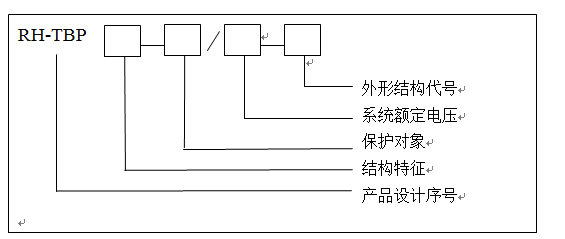

組合式保護器型號說明：

系統額定電壓：安裝過電壓保護器系統的額定電壓

結構特征:

1、無間隙組合式過電壓保護器

2、串聯間隙組合式過電壓保護器

3、三相六柱組合式過電壓保護器

保護對象：

A、電站型：適合各種變壓器、開關、母線的過電壓保護

B、電機型：適合各類電機的過電壓保護

C、電容器型：適合各種電容器組的過電壓保護

O、電機中性點型：適合電機中性點的過電壓保護

安裝注意事項：

安裝前首先核對保護器型號、電壓等級是否正確，無誤后方可安裝。安裝時，先將保護器用螺栓固定在安裝底座上，然后將接地相可靠接地，對應的高壓引線分別固定在相應的高壓接線端子上。兩相硅橡膠電纜間的最小距離應大于50mm。

使用與維護

1．使用環境：

a. 環境溫度：-40℃～+60℃。

b. 海拔高度：小于2000m。（高于2000米請選用高原型產品）。

c. 額定頻率：48Hz～62Hz。

d. 周圍不得有腐蝕性煙氣、蒸汽、灰塵、鹽霧等污染。

2．日常維護：

RH-TBP系列過電壓保護器在投入使用前以及使用后每3-4年應進行預防性試驗，試驗時保護器的四個端子應從其它電器設備上拆下，不允許和其它設備連接時進行試驗，試驗的具體內容如下：

1）外觀檢查：檢查外絕緣有無損傷。

2）對于RH-TBP1系列無間隙組合式過電壓保護器，應進行以下試驗：

l  直流1mA參考電壓：在保護器兩兩端子之間施加直流電壓，當流過保護器的電流穩定于1mA后，讀取此時保護器兩端子之間的電壓數值。該值不得小于表一中的規定值。

l  泄漏電流：在保護器兩兩端子間施加0.75倍的直流1mA參考電壓，此時流過保護器的泄漏電流不得大于50μA。

l 無間隙組合式過電壓保護器不允許做工頻放電電壓試驗。

3．注意事項：

1） 用戶應根據電壓等級和被保護對象正確地選擇保護器的型號和技術參數，也可以將被保護設備的技術參數提供給我公司，由我公司代為選擇。

2)  我公司產品的標配電纜長度：6-10kV產品為60cm；35kV產品A、B、C相為55cm，D相為80cm。如有特殊要求,請?jiān)谟嗀洉r(shí)注明。

3)  開關柜進行耐壓試驗時，應將保護器四個端子從母線上拆下，否則可能損壞保護器。

4） 保護器在開箱、運輸、儲存、安裝時，應避免激烈碰撞及劃傷絕緣外套，使用前應儲存在清潔、干燥處，不要與強酸、強堿等腐蝕性物品混放，以免侵蝕。

過電壓動作計數器

    JS-Ⅲ型過電壓動作計數器是對產品工作狀況進行實時及累計計數的裝置。組合式過電壓保護器配套使用，可以詳細監視所保護線路的狀況，預知事故前異常情況，達到分析異常動作原因，預防事故發生的作用。

過電壓在線監測儀

     IM過電壓在線監測儀是以高性能嵌入式單片機為核心、高性能數碼管顯示、面板安裝，與圖3所示組合式過電壓保護器配套使用，能夠循環顯示各相動作的日期、時間和次數，40組數據存儲，485通訊接口，能滿足無人值守的要求。
