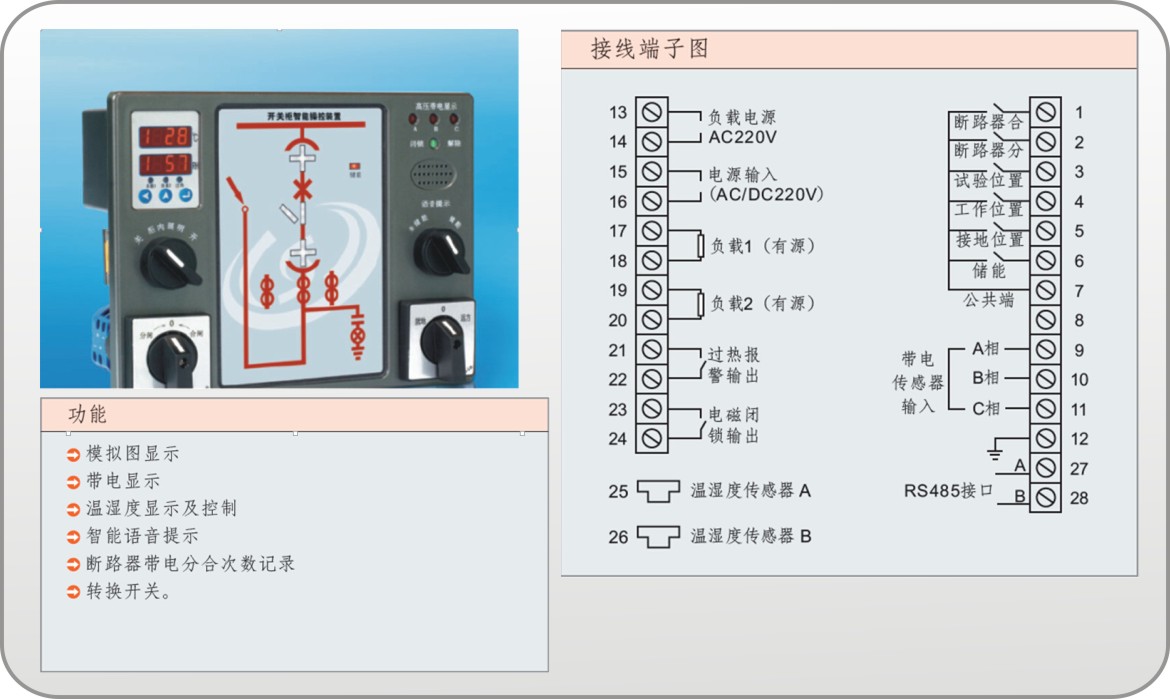

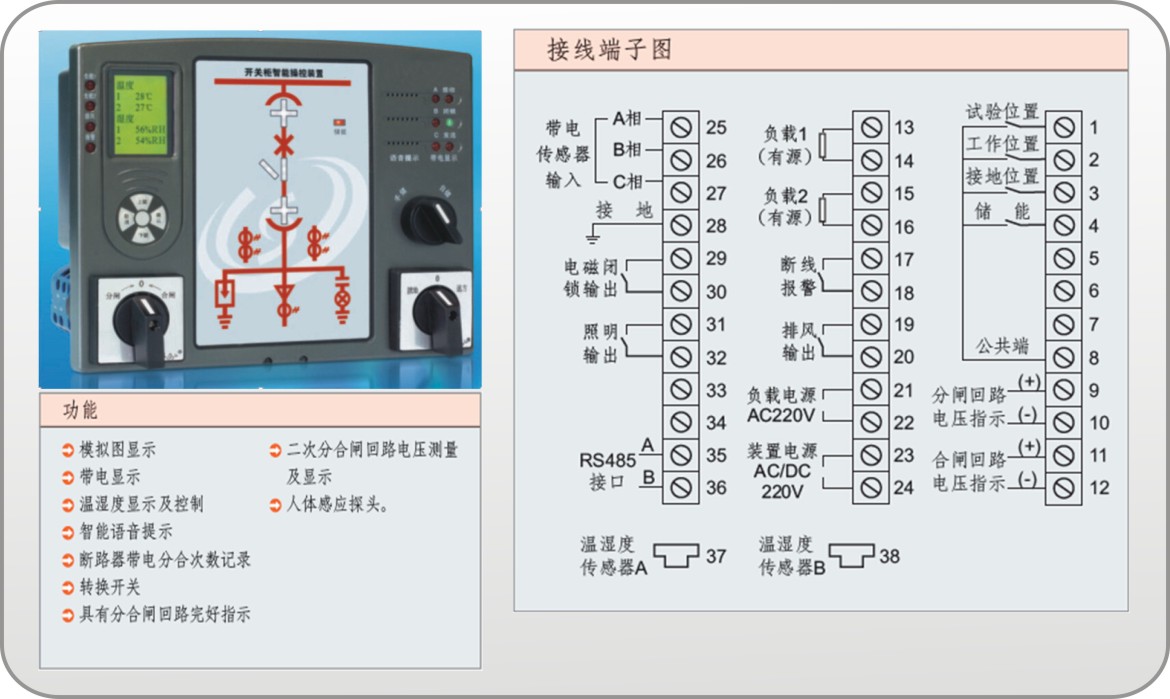

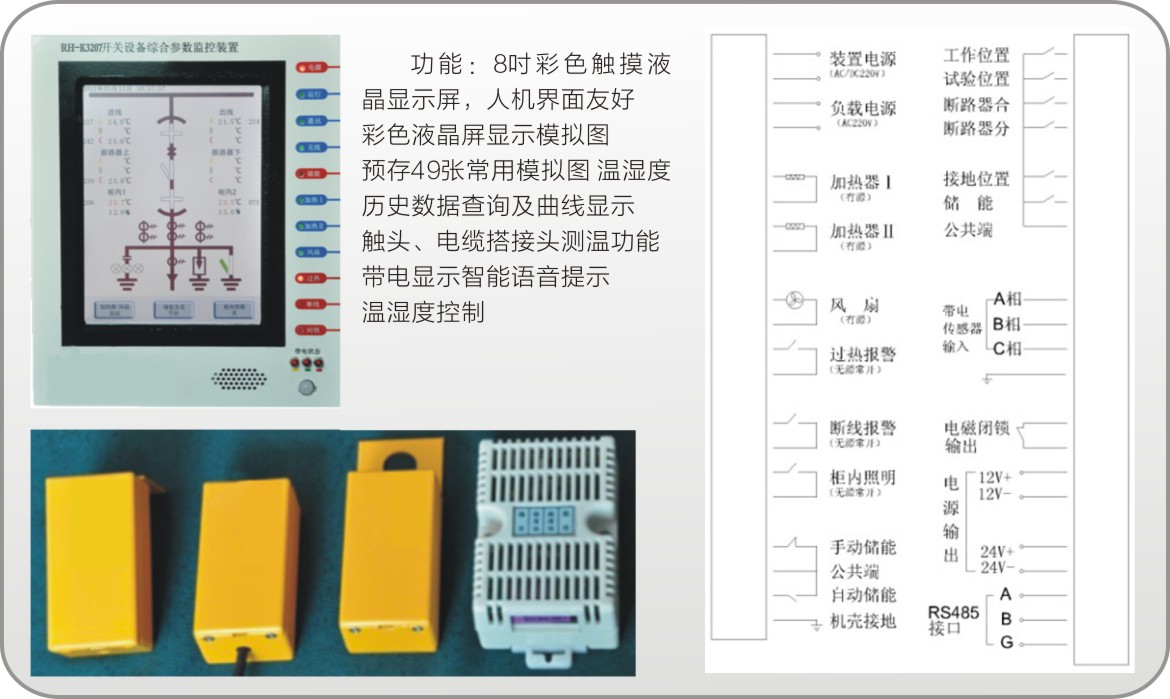

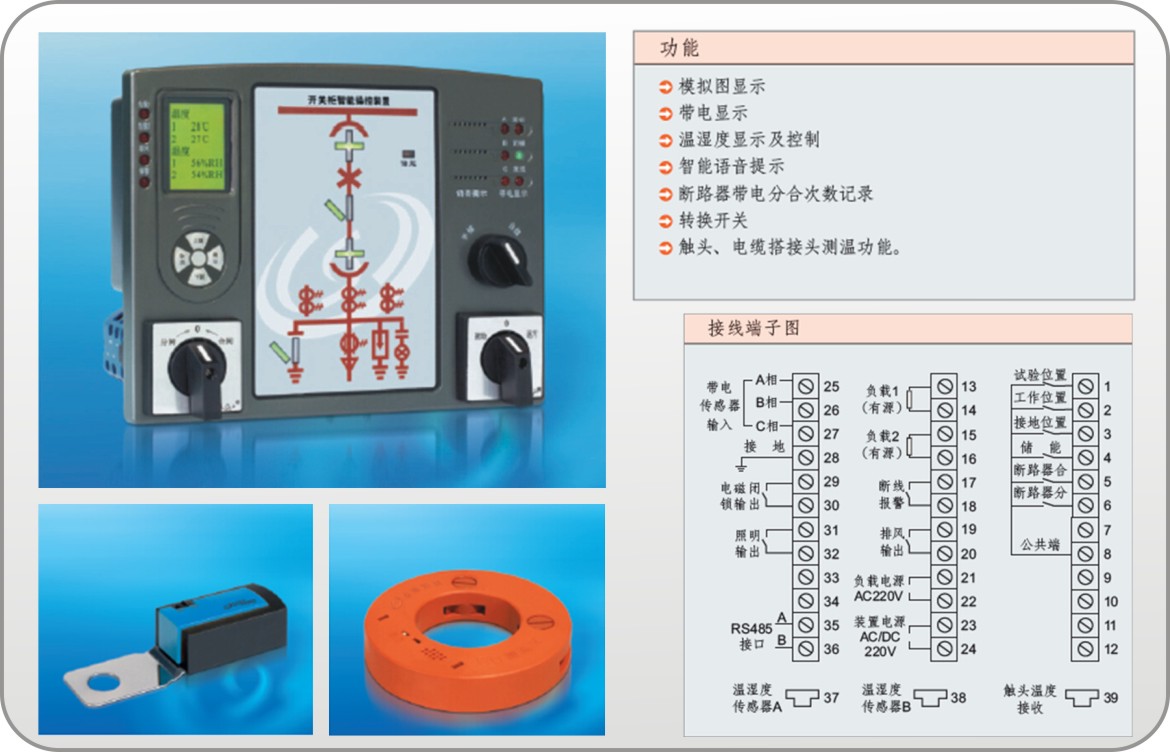

開關柜智能操控裝置

一、概述

開關柜智能操控裝置根據當前中壓系統開關柜技術發展而開發設計的一種新型的多功能、智能化模擬動態指示裝置。它適用于中壓戶內中置柜、手車柜、固定柜、環網柜、等多種開關柜，具有功能完善、結構緊湊、顯示形象直觀、反應靈敏可靠的特點，能夠取代安裝于開關柜上的傳統的一次回路模擬指示牌、電磁式開關狀態顯示器、接地指示器及除濕加熱控制器等諸多元件，可大大減少元件數量，增加其穩定性能并簡化開關柜結構。

它集成了一次回路模擬圖顯示、斷路器位置、手車位置或隔離刀位置、接地閘刀位置、彈簧儲能位置、語音防誤、高壓帶電指示,高壓帶電閉鎖控制、溫濕度數字顯示與控制、斷線報警、分閘/合閘、儲能、柜內照明、遠方/就地等多功能于一體，這些指示功能可分可合，用戶可根據需要選擇。只要指定不同的訂貨型號并提供一次方案圖即可。另外該產品采用了單片機技術實現對開關柜中各種元件工作狀態的采集，并能夠通過RS-485總路線與后臺監控計算機組網通信，便于實現采用多臺開關柜組成的電氣一次系統的實時動態運行模擬與遠程環境監控。

二、溫濕度參數設置

2.1、按設置鍵進入設定界面后，第一路顯示濕度下限代號RH-L。第二路為之前設定值79。

2.2、濕度下限值設定：主界面下按設置鍵二次，進入濕度下限值設置界面。rH-L：為設定序號，79：為設置濕度下限值；按上或下鍵修改，修改完畢后，再按一次設置鍵，進入濕度上限值設定界面

2.3、濕度上限值設定：儀器在工作狀態下按設置鍵三次，進入濕度上限值設置界面。rH-H：表示濕度上限，85：為設置濕度上限值。按上或下鍵修改。修改完畢后，再按一次設置鍵，進入溫度下限設置界面。

2.4、溫度下限值設定：主界面下按設置鍵四次, 進入溫度下限值界面?！?L，表示攝氏溫度下限，05：為溫度下限值。按上或下鍵修改溫度下限值，修改完畢后，按設置鍵進入溫度上限設定界面。

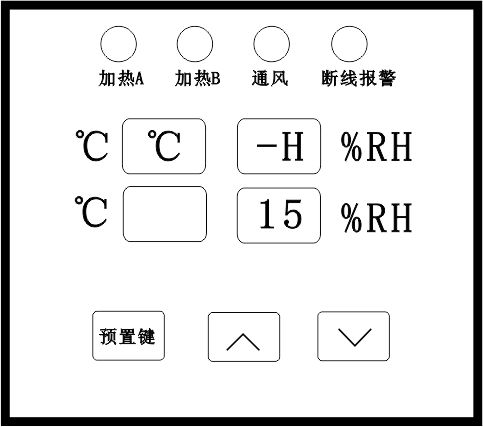

2.5、溫度上限值設定：主界面下下按設置鍵五次,進入溫度上限值界面。℃-H：表示攝氏溫度上限，15：為溫度上限值，按上下鍵修改濕度下限值，修改完畢后，再按一次設置鍵，進入超溫設置界面。

2.6  超溫上限：儀器在工作狀態下按設置鍵六次，儀器顯示。HC：為設定序號，40：為超溫定值，按上下鍵修改，修改完畢后，再按一次設置鍵，進行地址設置。

2.7  485通訊地址：儀器在工作狀態下按設置鍵六次，進入485通訊地址設置界面后，儀器顯示。Add：為設定序號，1為485的通訊地址值，修改完畢后，按設置鍵自動保存定值，且儀器自動轉入測量狀態，此時所有值設置完成。

三.儀器開關狀態主要功能說明

動態模擬指示部分

      將各開關量輸入端與公共端短路一下，觀察對應功能的指示是否正常發光或熄滅。

斷路器狀態指示：斷路器合閘（斷路器合觸點閉合）時，斷路器合指示紅燈（“V”形數碼管紅色模擬條）亮；

      斷路器分閘（斷路器分觸點彈開）時，斷路器分指示綠燈（“V”形數碼管綠色模擬條）亮；

  注：斷路器位置在合位和分位之間，進行預分預合指示。

手車位置指示： 手車處于工作位置（工作位置觸點閉合）時，手車指示紅燈(“十”形數碼管紅色垂直模擬條)亮；

      手車處于試驗位置(試驗位置觸點閉合)時，手車指示綠燈(“十”形數碼管綠色水平模擬條)亮。

      注：斷路器手車處于工作位置和試驗位置之間，紅、綠發光條均不亮。
