安全注意事項
操作安全
l 在使用本產品前,請仔細閱讀“安全注意事項”,以確保正確和安全的使用;
l 本產品的安裝、接線和調試工作,請由具備一定電氣安全知識的技術人員來完成;
電氣安全
l 在安裝和接線時,請按照安裝接線圖來操作;
l 在接線時,嚴格區分“工作電源線”、“RS485通訊線”和“蓄電池電壓信號采集線”,以避免損壞機器;
l 接線時,注意先接好蓄電池巡檢單元上的線,確認無誤后,再拔除蓄電池巡檢單元上的接線端子排,再去接蓄電池端子上的連接線;
l 蓄電池組的編號順序是從負極往正極編數,即蓄電池組負極端上的蓄電池為第一節蓄電池;
l 在接蓄電池端子上的連接線是,請注意蓄電池的正負極性;
l 上電前,請確認已正確接地,“工作電源線”、“RS485通訊線”和“蓄電池電壓信號采集線”正確無誤后,再插上蓄電池巡檢儀和蓄電池巡檢單元上的接線端子排,之后上電調試。
其他l 本手冊適用于蓄電池管理系統、蓄電池巡檢單元產品;
1. 系統概述
蓄電池管理系統是為滿足UPS、EPS、直流電源、通信電源等系統而設計的一款在線式蓄電池監測和管理系統。采用7寸800*480彩色觸摸屏設計;可完成對蓄電池組電壓、蓄電池電流、單體蓄電池電壓、蓄電池環境溫度及蓄電池內阻、單體蓄電池均勻性等監測和告警功能。適用于對2V、6V、12V蓄電池進行在線監測和管理。
蓄電池管理系統采用分體式設計,根據需求配置蓄電池巡檢單元來完成對蓄電池的在線檢測和管理。蓄電池巡檢單元可單獨使用,通過RS485 modbus規約與其他監控設備配合使用(規約見附錄)。
l 系統最大可監測512節蓄電池,可監測16組蓄電池,可根據客戶需求靈活進行配置;
l 單體蓄電池監測具有過壓、欠壓和差壓報警功能,準確查找故障蓄電池;
l 檢測單體蓄電池電壓、蓄電池組電壓和電流、蓄電池環境溫度和單體蓄電池內阻;
l 蓄電池組總電壓數據分析和記錄功能;
l 單體蓄電池均勻性、一致性分析和記錄功能;
l 完善的故障報警功能,可存儲300條歷史故障、300條當前故障;
l 開放式通訊協議設計,RS485串行通訊接口,支持1200BPS、2400BPS、4800BPS、9600BPS波特率,實現遙測、遙信功能,可方便的與電力自動化系統對接,實現蓄電池系統自動巡檢;
l 7寸800*480彩色觸摸屏設計,人性化設計;
l 漢字菜單顯示,觸摸式按鍵操作,可方便設置參數和查詢信息;
l 配置靈活,操作簡單;
l 實時時鐘顯示,斷電后時鐘正常運行;
l 每個蓄電池電壓測量端口均采用光藕進行隔離確保系統安全穩定運行;
l 完善的告警處理及記錄功能,可快速查詢當前故障內容;
l 完善的遠程通信功能,通過RS485接口實現“遙測”,“遙信”等功能。

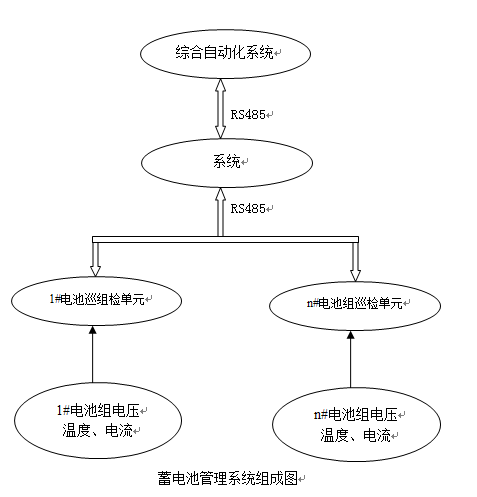

蓄電池管理系統采用分體式設計,配置蓄電池巡檢單元來完成對蓄電池的在線檢測和管理。蓄電池巡檢單元主要用于采集單體蓄電池電壓,蓄電池組電流,蓄電池環境溫度。
蓄電池管理系統最多可配置16臺蓄電池巡檢單元。系統最大可監測512節蓄電池,可監測16組蓄電池,單組蓄電池最多可檢測512節蓄電池。
l 工作溫度: -5℃~50℃
l 存儲溫度: -10℃~60℃
l 相對濕度: 10%~90%
2.3主要技術參數
工作電源電壓范圍:110V/220V系統:DC80~380V或AC90~264V
l 單體電壓測量精度:≤±0.3%
l 單體電壓測量范圍:0.5V~16V
l 蓄電池組電壓測量精度:≤±0.5%
l 蓄電池電流測量精度:≤±0.5%
l 蓄電池溫度測量精度:≤±1℃
l 蓄電池內阻測試精度:0~100mΩ
l 連接端口:遠程通訊接口RS485 1路
智能設備接口RS485 1路
告警節點輸出 2路

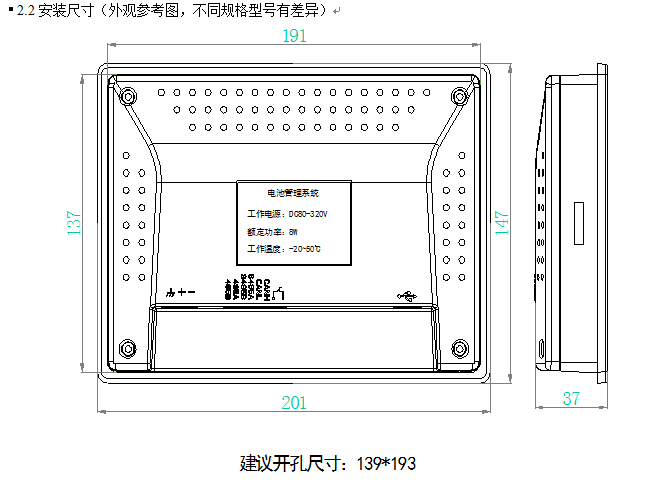

l 外型尺寸(長X寬X深):201X147X37mm
l 整機重量:≤ 1Kg
2.4觸摸屏通信端口定義
端子絲印字符 |
說明 |
備注 |
PE |
保護地 |
工作電源輸入端 |
+ |
電源正 |
|
- |
電源負 |
|
485B |
內部通信485B |
電池巡檢單元通信接口 |
485A |
內部通信485A |
|
S485B |
外部通信485B |
后臺上位機通信接口 |
S485A |
外部通信485A |
|
CANL |
2#無源節點 |
觸點容量為1A/125VAC,無源節點輸出 |
CANH |
2#無源節點 |
|
|
1#無源節點 |
觸點容量為1A/125VAC,無源節點輸出 |
1#無源節點 |
||
USB |
USB接口 |
適用USB2.0、USB3.0 U盤 |
系統上電后,首先需要進行系統內部初始化自檢(備注:開機初始化自檢時間較長)。初始化完成后,進入LOGO界面。
3.1.1功能:顯示相關公司信息及系統信息。

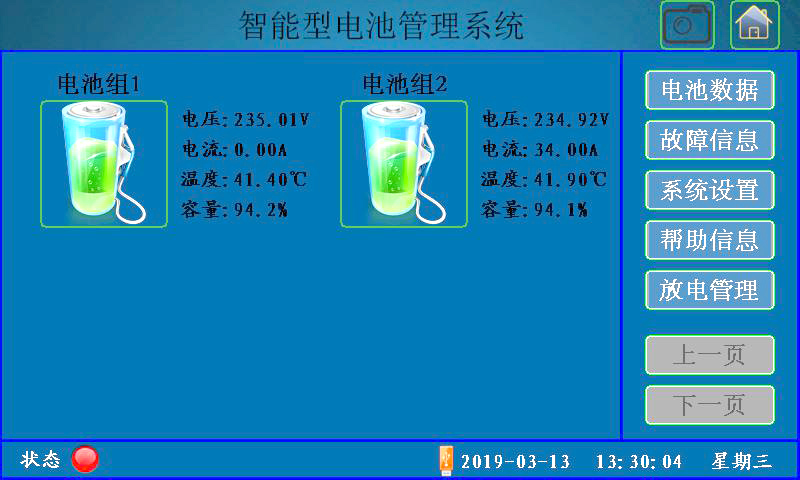

3.1.2主界面:
功能:設置電池巡檢各項參數
l 電池類型:設置電池類型(鉛酸、鋰電);
l 電池容量:設置電池容量,設置范圍1~9999 AH;
l 電池組數:設置電池組數量,設置范圍1~16組
l 單組節數:設置單組電池節數,設置范圍1~512節
l 單體電壓:設置單體電壓,設置范圍2V、4V、12V
l 單元類型:設置采集單元的類型,設置范圍18節、24節、32節
l 從機節數:設置每個單元采集電池的節數,這項針對本機管理的所有電池單元,設置范圍1~32
l 干接點一:1#輸出繼電器告警輸出類別,設置范圍總故障、通訊故障、組過壓、組欠壓、單體過壓、放電計量
l 干接點二:2#輸出繼電器告警輸出類別,設置范圍總故障、通訊故障、組過壓、組欠壓、單體過壓、放電計量
l 電流傳感器:設置電流傳感器的類型,設置范圍1~6000 A/5V
l 電流顯示:設置在主界面是否顯示電流,勾選時主界面顯示電池組電流
l 溫度顯示:設置在主界面是否顯示溫度,勾選時主界面顯示環境溫度
l 電池容量顯示:設置在主界面是否顯示剩余容量,勾選時主界面顯示剩余容量
1. 蓄電池巡檢單元簡介
4.1功能:
1)每個蓄電池巡檢單元最多可檢測18節單體蓄電池電壓;
2)可單體蓄電池電壓為2V、6V、12V的單體蓄電池;
3)檢測1組蓄電池電流和1個環境溫度;
4)通過RS485總線將檢測到的單體蓄電池信息傳送到蓄電池巡檢儀主機
4.2技術參數
1)電源電壓:DC80~320V/AC90~260
2)輸入功率:≤3W
3)單體電壓測量范圍:0.5V~16V
4)單體電壓測量精度:≤±0.3%
5)外型尺寸(長X寬X深):114.5 * 90.5 * 40 mm
6)重量:≤1Kg
7) 工作環境溫度:-15℃~55℃
