理想的電力系統向用戶提供的應該是一個恒定工頻的正弦波形電壓，而隨著電力電子技術的發展，直流輸電、大功率單相整流技術在工業部門和用電設備上被廣泛應用，如大功率可控硅器件、開關電源、變頻調速等，這些典型非線性負荷將從電網吸入或注入諧波電流，從而引起電網電壓畸變，使電網波形受到污染，供電質量惡化，附加損失增加，傳輸能力下降，成為影響電能質量的重要因素。
在電網中，三相負荷不平衡、電力系統諧振接地等會產生負序，大功率整流和非線性設備等會產生諧波。負序和諧波嚴重影響了供電質量，它們首先影響了電力設備安全運行。諧波可能引起諧振，諧振高壓加在電容器兩端，因?yàn)楦叽沃C波對電容器阻抗很小，所以電容器易過負荷而擊穿；高次諧波電流流入變壓器，鐵芯損耗增加；高次諧波電流流入電動機，不僅鐵芯損耗增加，而且使轉子發生振動，嚴重影響加工質量；高次諧波使保護設備誤動作，使系統損失加大；高次諧波使電力系統發生電壓諧振，在線路上引起過電壓，會擊穿設備絕緣。負序和諧波對發電機不僅有熱效應，產生局部發熱，而且會使發電機組產生振動，并伴有噪音，嚴重威脅機組的安全穩定運行。
RH-E6000 電能質量監測裝置采用先進的32位ARM處理器，是具有高速采樣、計算、分析、統計、通訊和顯示等功能相結合的電能質量監測設備。可實時監測電網的高達63次的諧波含有率、諧波總畸變率、三相電壓不平衡度、閃變、電壓偏差、電壓波動、頻率、各次諧波有功功率、無功功率、真功率因數、相移功率因數、真有效值、正負序等電能質量指標。
支持IEC61850、IEC60870-5-103通信規約標準通信，實現與變電站自動化系統和保護信息管理系統接口；提供符合IEC61850要求的設備描述文件（ICD文件），支持IEC61850定義的有關網絡服務。支持MMS層GOOSE功能，能夠滿足各種配置的變電站需求。
從不同角度看，關注或表征電能質量問題會有不同的觀點。從供電角度看，電能質量是指供應電力的參數符合標準和供電可靠性的程度；從用電設備生產商的角度看，電能質量是指對設備所要求的電能特性；從用戶角度看，電能質量是指一切會引起用電設備異常運行、故障或停電的供電電壓、電流及頻率的異常擾動，電能質量用于表征電能品質的優劣程度，包括電壓質量與頻率質量兩部分。其中，電壓質量又分為幅值與波形質量兩方面，通常以電壓偏差、電壓波動與閃變、負序電壓系數（三相電壓不平衡度）等指標來衡量電壓幅值，以電壓正弦波畸變率來衡量波形質量。頻率質量則以頻率偏差來衡量。電壓質量問題又可分為穩態與暫態兩類：穩態擾動包括電壓偏差、三相不平衡、閃變以及諧波問題；暫態擾動包括暫態過電壓、電壓驟降、電壓驟升以及供電瞬時中斷問題。從發生的頻度以及對用電設備的危害程度來看，現代電能質量問題主要是電壓驟降、諧波、電壓不平衡以及閃變。
RH-E6000 電能質量監測裝置，是我公司在研究總結國內外電能質量監測裝置特點和實踐經驗基礎上，嚴格按照國家頒布的相關技術標準，自主設計開發的新一代嵌入式電能質量在線監測產品。
1.3.1裝置特點
裝置硬件平臺具有如下主要特點：
1） 采用ST 公司32 位ARM 為核心，具有強大的數據處理能力和邏輯、控制能力，核心硬件處于國內先進水平；
2） 采用國際先進的嵌入式實時操作系統作為軟件平臺，全部軟件采用高級語言編程，保證了系統的高可靠性和高移植性；
3） 數據采集通道采用單通道單A/D 設計，通道獨享一個16 位并行A/D，完全同步采樣，精度更高、速度更快；
4） 采用大多CPU結構，通道獨享一個32位的ARM,保證電能質量測量數據的實時性和準確性。
5） 大容量的存儲空間，滿足電能質量監測裝置對數據存儲的要求，實時數據掉電不丟失；
6） 采用鎖相環技術，防止了在電力系統頻率變化時對監測指標的影響，防止了頻率”泄漏”；
7） 采用外部GPS 同步采樣技術，保證了同一變電站內或不同變電站內監測裝置的同步采樣；（選配）
8） 配置了冗余的、獨立的雙100M 工業以太網，還選配有RS-232/485 通訊接口，可選擇多種通訊方式與遠方管理中心交互數據；
9） 采用了四層印刷電路板（PCB）和SMT 工藝、繼電保護裝置常用的”背插式”結構；
10）支持IEC61850建模功具，減少工程調試量；
1.3.2裝置功能
RH-E6000 電能質量監測裝置，除具有常規的電能質量穩態指標的監測外，還對電能質量的暫態擾動，主要是電壓的驟升、驟降進行監測和記錄，具有較強的實用性。裝置主要具有以下功能：
1） 基本測量量
電網頻率；電壓、電流有效值；總的有功、無功功率、功率因數。
2） 基本監測指標
a) 三相基波電壓、電流有效值，基波功率、功率因數、相位等；
b) 電壓偏差；
c) 頻率偏差；
d) 三相電壓不平衡度、三相電流不平衡度、負序電壓、電流；
e) 諧波（2～63次）。包括電壓、電流的總諧波畸變率、各次諧波含有率、幅值、相位；
各次諧波的有功、無功功率等；
3） 高級監測指標
a) 間諧波；
b) 電壓波動、閃變；
c) 電壓驟升、驟降、短時中斷；
4） 設置功能
可對裝置硬件時鐘進行設置，對監測參數進行設置、修改和查看，并設有密碼保護。
5） 記錄存儲功能
可對基本監測指標和高級監測指標實時保存，統計時間間隔可設置，3Min數據（保存最大值、最小值、平均值、95％概率大值中的一項）在裝置上最長保存時間為 1 年以上，之后按”先進先出”原則更新。
6） 統計功能
裝置具有對主要監測指標的在線統計功能，可統計一個時間段內監測指標的最大值、最小值、平均值、95％概率大值等。
7） 通訊功能
裝置提供多種通訊接口方式，可實現監測數據的實時傳輸或定時提取存儲記錄，可通過工業以太網接口與遠方電能質量管理中心通訊，也可通過RS232接口，以Modem或GPRS方式與遠方通訊。支持IEC61850、IEC60870-5-103通信規約標準通信(訂貨時聲明通訊方式)。
8） GPS 對時功能
裝置具有GPS硬對時接口，可以接受IRIG-B碼對時或者秒脈沖對時信號，保持與遠方管理中心的時鐘一致。（選配功能）
9） 事件觸發錄波功能
可根據客戶要求設定事件觸發條件（手動或自動），記錄事件觸發前、后實時數據并保存，并保存有事件日志以供查詢。

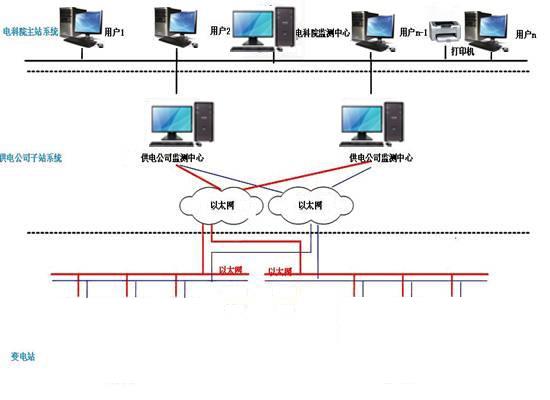

如圖1 所示。該方案適用于分散式電能質量監測儀和需要當?shù)仫@示的監測的變電站，整個系統構架與現有成熟的變電站自動化系統的構架完全相同，整個網絡分為采集單元、數據處理單元兩個部分。數據處理單元收集采集單元數據，通過以太網將數據傳送至當?shù)乇O(jiān)控系統。用戶可通過上級監測層和當?shù)乇O(jiān)控系統進行管理。
交流：220V±10%；50Hz±0.5Hz；諧波畸變率不大于15％
直流：220V±10%，紋波系數不大于5%
輸入方式：電流互感器輸入；
額定值In：5A/1A；
測量范圍：AC 200mA～5A或AC 50mA～1A；
功率消耗：不大于0.5VA/路；
過載能力：1.2In 連續工作；
2In 允許1s。
輸入方式：電壓互感器輸入；
額定值Un：57.7V/100V；(400V電壓需訂貨時說明)
測量范圍：AC 0.5V～120V；
功率消耗：不大于0.5VA/路；
過載能力：1.3Un 連續工作；
輸入阻抗：大于100kΩ。
工作電壓：AC220V/DC30V；
輸入方式：空接點或有源接點；
隔離方式：光電隔離，隔離電壓2500V。
1） 電壓、電流：0.2%；
2） 功率、功率因數：0.5%；
3） 頻率偏差：0.01Hz；
4） 電壓偏差：0.2%；
5） 三相電壓不平衡：0.2%；
6） 三相電流不平衡：0.1%；
7） 諧波：符合GB/T 14549-1993 中附錄D 中的A 級要求；
8） 間諧波：參照/T 14549-1993 附錄D 中對諧波要求的A 級；
9） 閃變：5％；
10） 電壓波動：5％。
1） 以太網
接口速率：10/100M 自適應；
接口類型：100Base—T；
支持TCP/IP。
2） RS232接口
接口速率：RS232——300～115200bps，帶隔離。
裝置接口：GPS硬對時，IRIG-B碼對時或者秒脈沖對時信號。（訂貨時請聲明）
? 《GB/T 15945-2008電能質量 電力系統頻率允許偏差》
? 《GB 12325-2008電能質量 供電電壓允許偏差》
? 《GB/T 15543-2008電能質量 三相電壓允許不平衡度》
? 《GB/T 18481-2001電能質量 暫時過電壓和瞬態過電壓》
? 《GB/T 14549-93電能質量 公用電網諧波》
? 《GB 12326-2008電能質量 電壓波動與閃變》
? 《GB 24337-2009電能質量公用電網間諧波》
? 《電能質量測試分析儀檢定規程》
? 《GB/T 19862-2005電能質量監測設備通用要求》
【注】如上述相關標準修訂或修改，產品將執行現行最新標準
正常工作溫度：-10℃～+40℃；
相對濕度:5％～95％；
大氣壓力：86kPa～106kPa；
海拔：可達3000 米；
防護等級：IP50。

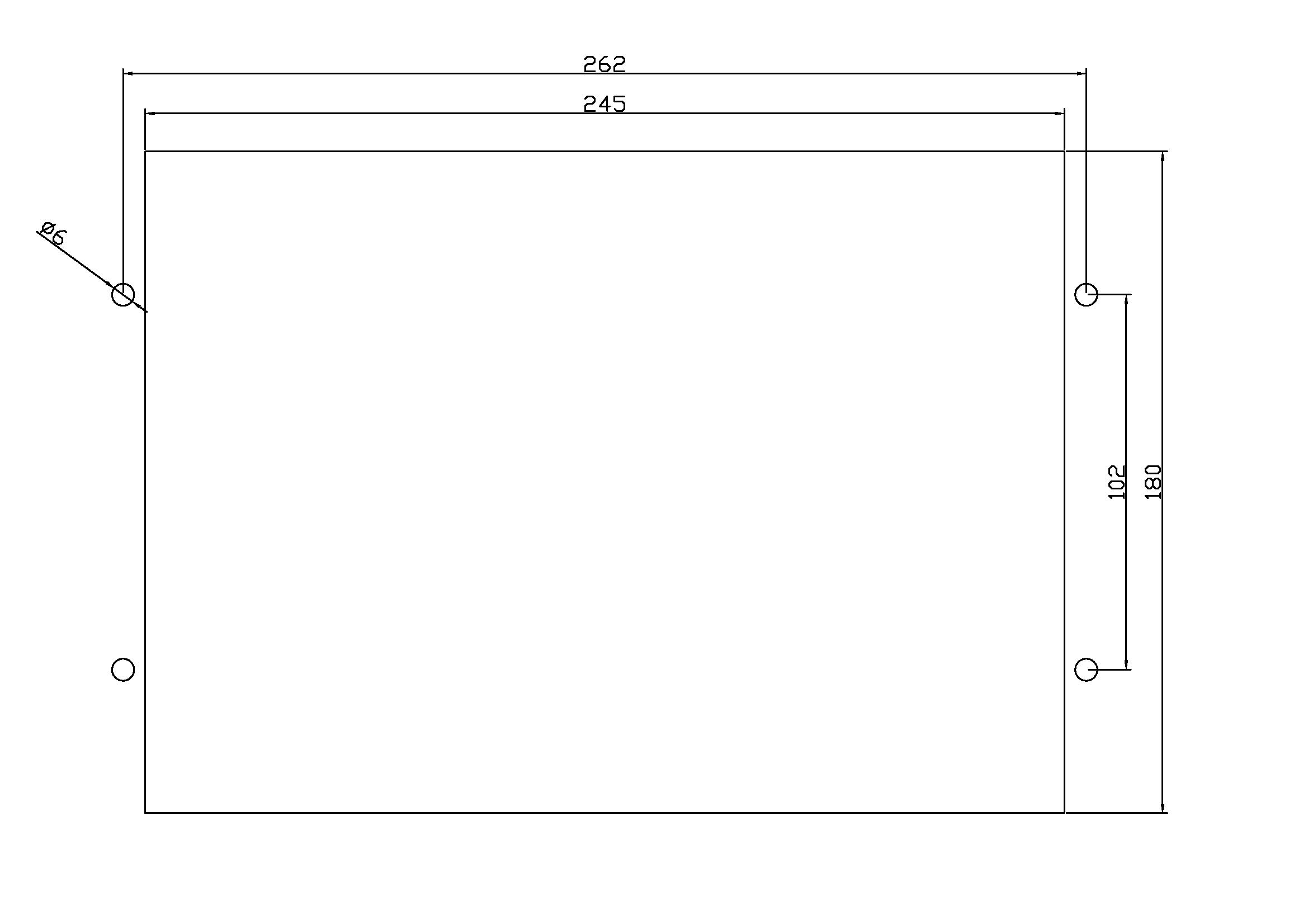

外形及尺寸：寬*高*深（281*180*242）單位：mm
32位高速ARM負責數據采集，采樣率為25.6KHz，即每周波采樣512點。核心器件A/D轉換芯片采用16位、同步采樣A/D轉換器件，具有轉換精度高，轉換速度快，同步采樣等優點。同時，為防止由于頻率偏離額定值時造成測量誤差，裝置采用硬件鎖相環技術，頻率自動跟蹤，實時調整采樣間隔，以防止頻率“泄漏”。
電壓偏差的定義（GB/T12325－2008）
產品精度
電壓測量誤差：±0.2％；
電壓偏差誤差：±0.2%。
頻率偏差的定義（GB/T15945－2008）
指標精度
頻率測量誤差：±0.01Hz。
電壓、電流不平衡度的定義
指標精度
電壓不平衡度誤差：±0.2%；
電流不平衡度誤差：±1%。
諧波定義
諧波（Harmonic）即對周期性的變化量進行傅里葉級數分解，得到頻率為大于1的整數倍基波頻率的分量，它是由電網中非線性負荷而產生的。
裝置對電壓、電流采樣值進行FFT分解，可以得到各次諧波分量，由于采取了頻率自動跟蹤補償，消除了頻率“泄漏”，防止了基波頻率偏離額定值情況下造成的測量誤差。
采樣窗口等的要求應滿足IEC 61000-4-30 :2003的要求，每次采樣窗口為不重疊的10個周波，以3秒為一個基本記錄周期，測量結果即分析數據為3秒內6組等間隔采樣的均方根值
諧波準確度：A級
|
級別 |
被測量 |
條件 |
最大允許誤差 |
相角誤差 |
|
A |
電壓 |
Uh≥1%UN |
5%Uh |
≤±5° 或h×±1 |
|
Uh＜1%UN |
0.05%UN |
|||
|
電流 |
Ih≥3％IN |
5%Ih |
≤±5° 或h×±1 |
|
|
Ih＜3％IN |
0.15%IN |
表中1．Un為標稱電壓，Uh為諧波電壓測量量；In為額定電流，Ih為諧波電流測量量。
2．A級儀器頻率測量范圍為0～2500Hz，用于較精確的測量，儀器的相角測量誤差小于等于±5°或±1×h°
間諧波的定義
間諧波是指非整數倍基波頻率的諧波，這類諧波可以是離散頻譜的或連續頻譜的。
——間諧波的監測取值方法仍依據GB/T 14549-93針對諧波的取值方法進行，即一個基本記錄周期為3秒鐘；
諧波準確度：A級
電力系統的電壓波動和閃變主要是由具有沖擊性功率的負荷引起的, 如變頻調速裝置、煉鋼電弧爐、電氣化鐵路和軋鋼機等。這些非線性、不平衡沖擊性負荷在生產過程中有功和無功功率隨機或周期性的大幅度變動, 當其波動電流流過供電線路阻抗時產生變動的壓降, 導致同一電網上其它用戶電壓以相同的頻率波動。這種電壓幅值在一定范圍內(通常為額定值的90%～110%) 有規律或隨機地變化, 稱為電壓波動。
電壓波動通常會引起許多電工設備不能正常工作, 如影響電視畫面質量、使電動機轉速脈動、使電子儀器工作失常、使白熾燈光發生閃爍等等。由于一般用電設備對電壓波動的敏感度遠低于白熾燈, 為此, 選擇人對白熾燈照度波動的主觀視感, 即“閃變”, 作為衡量電壓波動危害程度的評價指標。
① 閃變覺察律F(％)
“閃變”作為電壓波動引起的人眼對燈閃的主觀感受，不僅與電壓波動的大小有關，還與波動的頻率、波形、燈具的性能和人的視感等因素有關。 為描述閃變對人視覺的影響程度，IEC推薦采用不同波形、頻度、幅值的調幅波及工頻電壓作為載波向工頻230V、60W白熾燈供電照明。經觀察者抽樣(>500人)調查，閃變覺察律F(％)的統計公式為：
F=(C+D)/(A+B+C+D)×l00％ (4-2)
式中A ——沒有覺察的人數；
B——略有覺察的人數；
C——有明顯覺察的人數；
D——不能忍受的人數
② 瞬時視感度st
電壓波動引起照度波動對人的主觀視覺反應稱為瞬時閃變視感度st。通常以閃變覺察率為50%，作為瞬時閃變視感度的衡量單位，即定義為st＝1覺察單位。與st＝1覺察單位相對應的各頻率電壓波動值
％，是研究閃變的實驗依據。
③ 視感度系數Kf
人腦神經對照度變化需要有最低的記憶時間，高于某一頻率的照度波動普通人便覺察不到，閃變是經過燈一眼一腦環節反映人對照度的主觀視感，引入視感度系數Kf可以更為本質地描述燈一眼一腦環節的頻率特性。
IEC推薦的視感度系數是：
Kf＝產生同樣視感度的8.8Hz正弦電壓波動／產生同樣視感度的f Hz正弦電壓波動
④ 短時間閃變嚴重度和長時間閃變嚴重度
對于電弧爐等隨機變化負荷的電壓波動，不僅要檢查其最大電壓波動，還要在足夠長時間觀察電壓波動的統計特件。
（統計時間為10min）是描述短時間閃變的統計值，（統計時間為2h）為描述長時間閃變的統計值。
按國標要求，短時閃變的一個記錄周期為10分鐘，長時閃變?yōu)?小時。
指標精度
電壓波動測量誤差： ±5%；
閃變測量誤差： ±5%。
暫態擾動包括暫態過電壓、電壓驟降、瞬態過電壓以及電壓短時中斷問題。
電壓驟降是指工頻條件下電壓均方根值減小到到 10％至 90％，持續時間為10ms至1 min的短時間電壓波動現象。
電壓暫升 在電力系統某一點的電壓突然驟然到1.1～1.8p.u，持續時間通常在10ms～1min。
電壓短時中段是指供電電壓消失一段時間(電壓降到0.1p.u.以下)，一般不超過幾分鐘。短時中斷可以認為是100%幅值的電壓暫降。
對上述電能質量暫態擾動，裝置可以實現如下功能：
實時監測電壓瞬時值，在發生擾動時，經過特定的檢測算法，判斷出擾動，并給出擾動發生的時刻，擾動的幅度，擾動的相位變化，擾動持續時間等信息；
判斷出擾動后，立即啟動波形捕捉功能，即錄波功能，波形記錄應包括事件觸發前、后的波形，錄波格式可整定；錄波長度可整定，觸發前不少于5個周波，觸發后不少于5個周波。
造成系統電壓正弦波形的畸變，產生高次諧波的設備和負荷，稱為諧波源。一切非線性的設備和負荷都是諧波源。當前諧波源主要有三大類：
1） 鐵磁飽和型：如變壓器、電抗器等鐵芯設備的激磁電流，主要諧波為3、5、7次。
2） 電子開關型：如整流器、逆變器等各種電力電子設備，其交流側電流波形呈開關切合和換相特性，特征諧波和與脈動數p有關，h＝kp±1，k=1,2,3…，Ih/I1≤1/h。
3） 電弧型：如電弧爐，其諧波電流具有很大的隨機性，主要諧波為2、3、4、5、7次。
諧波源檢測的主要目標是確定諧波源是來自用戶側還是系統側。諧波源檢測是非常有實用意義的一個應用，但也是一件比較困難的工作，現有的很多方法或方案都存在諸多問題，如理論上有缺陷、無法實用化等。本裝置綜合已有檢測方法的優缺點，采取了新的算法，對諧波源的檢測進行了有益的探索，該方案還有待于在實踐中進一步檢驗。
