電纜局放在線監測系統

1、產品概括

局部放電是一種脈沖放電，它會在電力設備內部和周圍空間產生一系列的光、聲、電氣和機械的振動等物理現象和化學變化，這些伴隨局部放電而產生的各種物理和化學變化可以為監測電力設備內部絕緣狀態提供檢測信號。當高壓電氣設備內部出現絕緣缺陷時，會伴隨有局部放電信號的產生。通過對局放信號的檢測和分析，能判斷高壓電氣設備內部是否存在絕緣隱患，防止?jié)撛谑鹿实倪M(jìn)一步擴大。

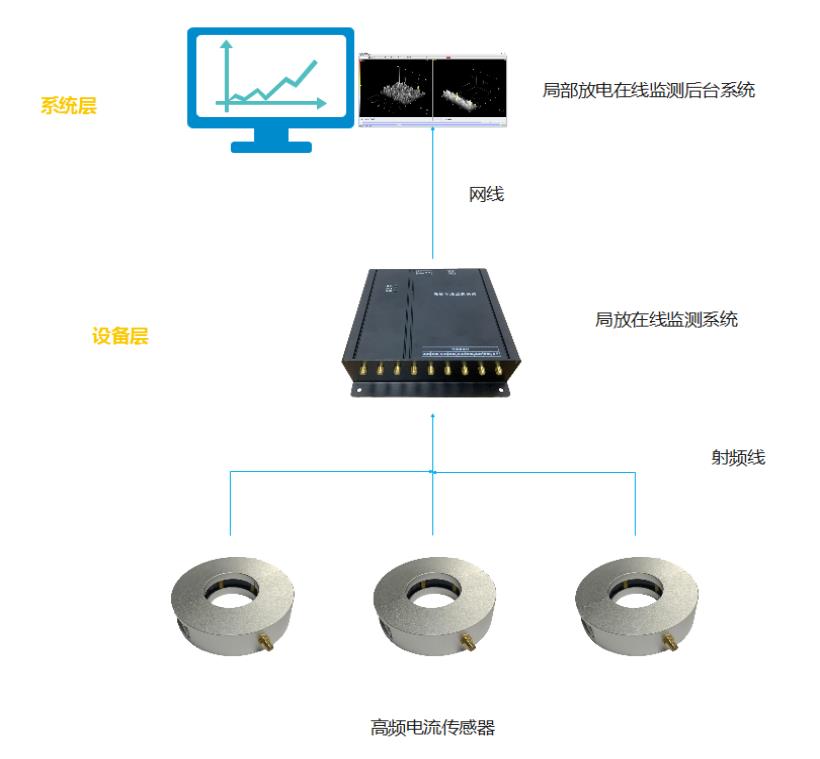

產品應用系統結構：

2、監測原理

2.1局放傳感器

脈沖高頻電流局放傳感器：局部放電過程會產生寬頻帶的電磁波。不同類型局部放電的電擊穿過程不盡相同，從而產生不同幅值和陡度的脈沖電流，因此產生不同頻率成分的電磁暫態和電磁波。傳感器通過高頻線圈檢測信號大小進行數據采樣，把局放信號數據傳輸?shù)街鳈C(jī)進行分析。

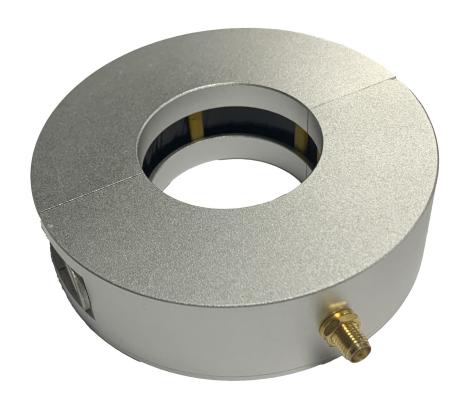

3.高頻電流局放傳感器

3.1產品簡介

該產品是一種高頻脈沖電流局放傳感器，需要與局放采集裝置配套使用，實時監控傳感器周圍電纜電磁波輻射狀態，監測發生局部放電時產生的高頻電流信號，把信號傳送到局放采集裝置，最后上位機或后臺系統通過以太網方式接收數據形成圖譜。

3.2產品特點

1.2.1設計上采用了多種抗干擾措施，能夠在電力系統中穩定運行。

1.2.2安裝方便穩固，不易脫落。

1.2.3監測精度高，可以準確監測放電類型。

3.3產品功能

監測功能	實時監控配傳感器周圍電磁波輻射狀態，監測柜內發生局部放電時產生的高頻電流信號。
輸出功能	并把采集到的高頻電流信號傳到局放采集裝置。

3.4技術指標

機身參數	監測頻段	100kHz～50MHz
	傳感器靈敏度	5pc
	阻抗匹配	50Ω
	最小監測	＜=-75dBm
	動態范圍	-80dBm~-20dBm
	口徑	>=60mm
	同軸電纜	常規為5米，可選擇5、10m（信號根據線長衰弱）
工作環境	溫度	-40℃～85℃
工作環境	濕度	≤95%RH

3.6安裝方式

3.56.1安裝位置在三相電纜或者接地電纜處。

3.6.2確定位置后，先把高頻電流傳感器扭開，如果尺寸合適，可以直接將傳感器卡上去，擰緊緊固螺絲，注意射頻線方向朝下，如果尺寸偏小可以選擇用扎帶或其他工具固定。

局放在線監測系統

4.1產品簡介

局放在線監測系統隨時可以監測高頻電流局放傳感器傳回的局放信號，進行信號調理、緩沖隔離，經過濾波、信號放大，完成高速采集，完成多個工頻周期時間段的測量，對傳感器監測到的電磁波進行了最大放電幅值、平均放電量、放電次數等有效數據進行測量計算。

4.2產品功能

接收功能	負責接收高頻電流局放傳感器傳送來的高頻電流信號
處理功能	對收集到的信號進行調理、緩沖隔離，經過濾波、信號放大，完成高速采集，完成多個工頻周期時間段的測量。
計算測量	對傳感器檢測到的電磁波進行了最大放電幅值、平均放電量、放電次數等有效數據進行測量計算。
數據輸出	具有RJ45網絡傳輸接口，可滿足局部放電監測數據集中采集、分析處理以及上傳后臺的需求。

4.3技術指標

電源	DC12V/AC90～240V，50～60HZ
功率	≤5W
檢測頻段	100kHz～50MHz
最小監測	＜=-75dBm
動態范圍	-80dBm~-20dBm
通道數量	4、8通道
通道一致性	<0.5dBm
安裝方式	壁掛式或機架式
過電壓保護	傳感器內置
輸入通道	同步檢測
同步信號	可選擇外部和內部同時
通訊方式	RJ45網口、RS485（備用）
輸出結果	放電大小、放電相位、放電類型、放電次數等
外形尺寸	204mm×177.4mm×53mm
