開關柜無線測溫裝置

一、方案概述

     智能無線測溫方案應用于35kV及以下中低壓電力系統，集溫度實時監測、預警、數據傳輸、溫度顯示、超溫記錄等功能于一體的測溫應用方案，對溫度監測有較高的要求。本測溫應用方案包括無線測溫傳感器、溫度采集裝置和溫度顯示管理終端，其中溫度采集裝置可以同時接收和管理一面開關柜內的最多12個無線測溫傳感器，而溫度顯示管理終端可收集多個溫度采集裝置的實時數據，最多管理240個觸點溫度。方案中裝置的各項技術指標均能到達國標要求，并提供RS485通訊接口，采用標準Modbus-RTU通訊協議，能夠快速與第三方終端設備及計算機監控系統等進行組網應用，方便數據集中采集與轉發。方案中的產品應用多種抗干擾措施，能夠在各種復雜的電磁環境下穩定運行，可靠性高。

二、產品特點

溫度采集裝置

1)   采用高性能工業微處理器，數據處理能力強，運行穩定；

2)   可配置多種類型的無線溫度傳感器，適應各種不同的高壓接點安裝位置；

3)   傳感器天線內置、不外露，不改變應用環境的電場分布，不影響安裝部位的絕緣性能，安裝方便；

4)   無線溫度傳感器外部采用高絕緣強度、阻燃、耐高溫、抗老化材料，保證在高壓環境下的持續運行；

5)   無線頻段采用2.4GHz免申請頻段，不需要無線電管制；

6)   具有RS485通訊接口和無線數據傳輸接口，可任意選擇一種方式實現通訊組網，上傳數據到上一級數據管理裝置或后臺。

溫度顯示管理終端

1)   內置大容量存儲器，根據需求可擴展記錄最多1年的數據記錄；

2)   大尺寸觸控屏，可編輯中文、英文、數值等常用字符，顯示清晰、操作簡單；

3)   具有2路報警輸出通道，可結合外置報警設備實現聲光報警；

4)   標準配置有線通訊采集方式和無線通訊采集方式，應用現場可根據實際使用情況選擇，其中無線通訊采用433MHz免申請頻段，傳輸距離遠且不受無線電管理限制；

主要功能

技術指標

三、產品尺寸與安裝

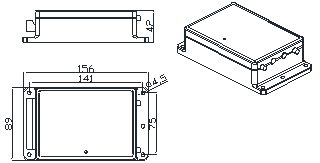

3.1結構尺寸

溫度采集裝置主機外形尺寸：156mm×89mm×42mm

3.2安裝方式

溫度采集裝置

1)   可采用螺絲固定方式或35mm導軌式安裝；

2)   主機通常安裝于開關柜中，可使用大圓燕尾M4.2×16mm螺絲固定安裝，也可以選擇標準35mm導軌式安裝固定；

3)   裝置配套的吸盤式長天線接入到裝置的14號端子接頭并擰緊，推薦將天線引出到開關柜外部（一般置于開關柜頂部）可獲得最佳效果，應從線槽空隙引出，盡量避開強電線路；

4)   裝置配套的短天線接入到裝置的13號端子接頭并擰緊，在裝置的1號和2號端子接入工作電源，其余功能端子根據現場需求相應接入，設備安裝完成。

注：裝置安裝時，通常需要配置獨立的空氣開關進行供電，空開建議選擇2P C10A及小于10A脫扣電流的規格型號，接線需確保安全并符合電氣規范。

溫度顯示管理終端

1)   根據應用環境可選擇壁掛式安裝；

2)   壁掛式安裝一般安裝在墻面或表箱中，首先在墻壁或表箱內壁上確定安裝位置，將本產品配套的固定支架墻體部分安裝好，然后將固定支架另一部分安裝在產品背部，最后對準已裝好的支架將產品掛好，檢查裝置固定牢固即可；

3.3溫度采集裝置

溫度采集裝置是本測溫應用方案的主體部分，負責接收、采集、分析、處理開關柜內重要接點的溫度數據并保存，可通過主機的RS485通訊接口或無線傳輸方式將數據傳輸?shù)缴弦患?jí)數據管理裝置或測溫系統。

指示燈定義：

3.4無線溫度傳感器

傳感器安裝在需要進行溫度監測的電氣接點位置，與接點位置等電位運行，通過無線方式將檢測到的溫度數據發送給主機，實現與主機的安全有效隔離。

1無線溫度傳感器通用特點

2安裝于需要監測溫度的高壓電氣接點部位；

3耐溫(-40℃～+250℃)阻燃材料制作塑膠、表帶殼體，高溫下不變形；

4極簡結構，封裝緊密，小體積，易安裝，適應多種場景；

5測溫范圍-20℃～125℃；

6溫度數據無線傳輸，無線信號強，傳輸穩定；

7溫度測量精度：≤±2℃；

8溫度顯示分辨率最高可達0.1℃。

9無線溫度傳感器安裝

通常安裝在戶內的開關柜內接點部分及戶外的變壓器母排接點等位置，安裝步驟如下：

9.1安裝時開關柜或變壓器等要停電；

9.2把無線溫度傳感器的測溫觸點貼在被測物體上（CT取電紅外型需要將探頭朝向被測點安裝）；

9.3電池供電供電型直接把無線溫度傳感器表帶的一端穿過另一端慢慢拉緊；CT取電型和CT取電紅外型需要先穿好取電用合金取電環并固定，然后將外圈的硅膠表帶慢慢拉緊；CT取電微型需將取電合金帶傳入傳感器槽孔及穿過兩個硅膠固定墊，把傳感器底部固定在動觸頭梅花觸指上表面，確定位置后開始固定安裝位置，將合金帶一端穿過另一端的卡扣并慢慢拉緊，拉緊后用工具鎖定卡扣，完成安裝；

9.4直到表帶緊緊地綁在被測物體上，注意拉力不要過大，以剛剛拉緊為宜（傳感器3型無外層硅膠表帶，忽略此步驟）；

9.5表帶固定后，可將多余的延長部分表帶扎起或剪掉，完成安裝。

四、運輸與貯存

產品運輸和拆封不應受到劇烈沖擊，應根據GB/T13384-2008《機電產品包裝通用技術條件》的規定運輸和儲存。保存產品應在原包裝內，保存的地方環境溫度為-40℃～＋70℃，相對濕度不超過85％，空氣中無腐蝕性氣體。產品在倉庫里保存，應放在臺架上，疊放高度不超過5箱，拆箱后，單只包裝的產品疊放高度不超過5只。

五、保修期限及訂貨說明

對所售產品提供一年期免費質保。即一年以內，由于產品本身材質不良或設計缺陷造成的損害，可免費更換或維修（一年內包換，但須保證產品外觀沒有損壞）。一年后，所進行的維修、更換將收取一定成本費用。

所售產品包含的軟件，除合同約定的技術服務外，可提供必要性的遠程服務，其他服務需求，請與我公司技術服務部門聯系。

對所售產品提供相應的技術支持和技術合作，提供24小時技術熱線服務。

以下非本公司因素造成的產品損害或其他原因均不在本公司的免費維修之列：

a.安裝不正確

b.電壓不匹配

c.未按使用說明書操作而造成使用不當

d.非本公司授權的維修或改動

e.機器缺少必要的保養

f.未提供應有的工作環境

g.由于用戶二次運輸所造成的產品損壞

h.非我公司軟件或病毒等導致的系統故障

i.自然災害（雷擊、地震、海嘯等）和意外情況等不可抗力

以上擔保對每位用戶具有同等法律效應。由于國家或地區的改變，其它權利可能只適用于特定客戶。

訂貨時，請?jiān)敿?xì)寫明所需型號及功能要求等相關內容，若對功能及型號有特殊要求，請與我司商務溝通，以便能為您提供更精確之產品。
