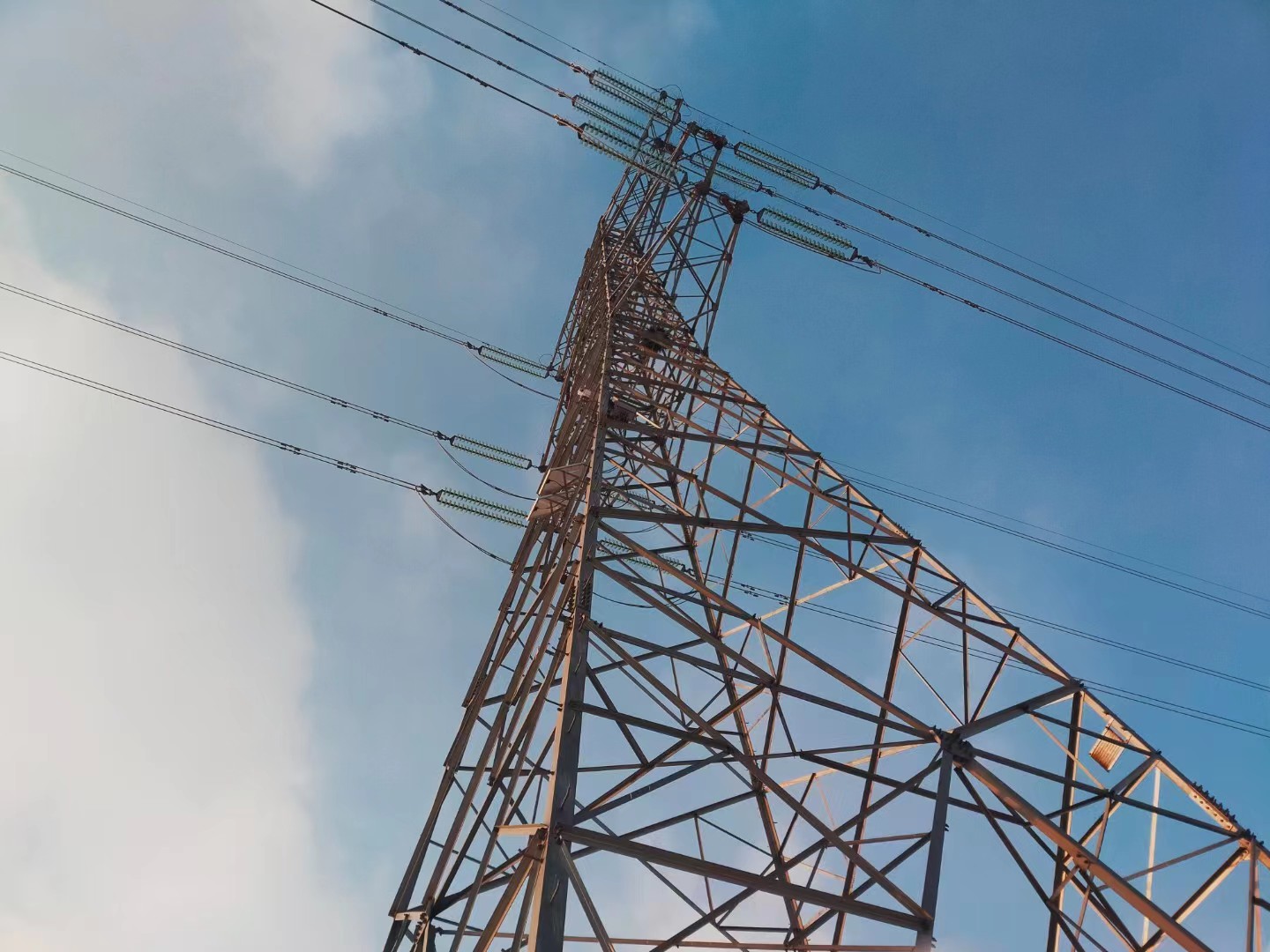

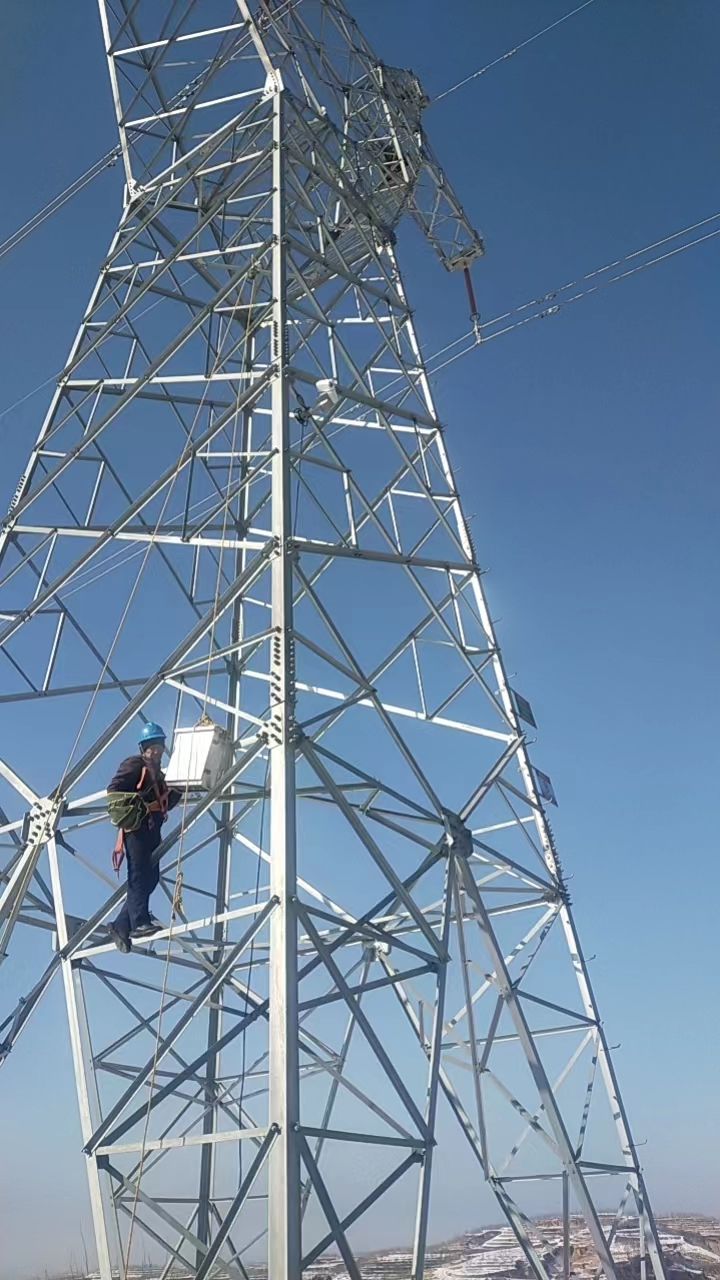

220kV輸電線路塔傾斜在線監測及視頻監控系統七套并分別安裝于晉能電力集團售電有限公司220kV回車線G11、G14，車峪線G92，峪紅線G55、G79、G268,興紅線G7此7基桿塔，包括但不限于220kV輸電線桿塔傾斜在線監測及視頻監控系統設備的采購、安裝、調試等技術服務及售后服務。

桿塔傾斜在線監測

桿塔傾斜在線監測主機將桿塔傾斜縱向傾斜角、橫向傾斜角和綜合傾斜角等線路數據，通過無線網絡、電力專網送到監控中心，將桿塔傾斜數據通過數字和圖表形式直觀顯示在屏幕上。

1、桿塔傾斜探測器

桿塔傾斜探測器安裝在桿塔的橫擔上，具有RS485數據采集接口，用來與主機進行數據通信。設備能自檢、采集、測量，并通過主機將測量結果傳輸?shù)骄C合分析軟件系統。

技術指標：

1、高抗振>20000g，0.5ms，3次/軸

2、IP 68防護等級

3、高分辨率0.001°

4、工作溫度-20～+50℃

5、線路垂直方向角度范圍：-30°~30°，線路方向角度范圍：-30°~30°；

6、可靠性：平均無故障連續工作時間大于6300h，年故障次數不大于2次。

7、功能要求：

7.1具有數據采集、測量和通信功能，通過通信網絡將測量結果傳輸?shù)胶蠖司C合分析軟件系統；

7.2加電自啟動功能；

7.3具有在線自診斷功能；

2、系統供電方案

太陽能電源給監測裝置供電，并給蓄電池充電，完成電能的存儲。在夜晚無法供給太陽能或陰天等氣候情況太陽能供給不足時由蓄電池繼續給監測裝置供電。

2.1太陽能供電單元

（1）具有良好的光電轉換效率，滿足前端系統的供電及電池的充電要求；

（2）溫度適用范圍：-40℃至+70℃

（3）使用壽命：10年以上

（二）視頻監控技術性能

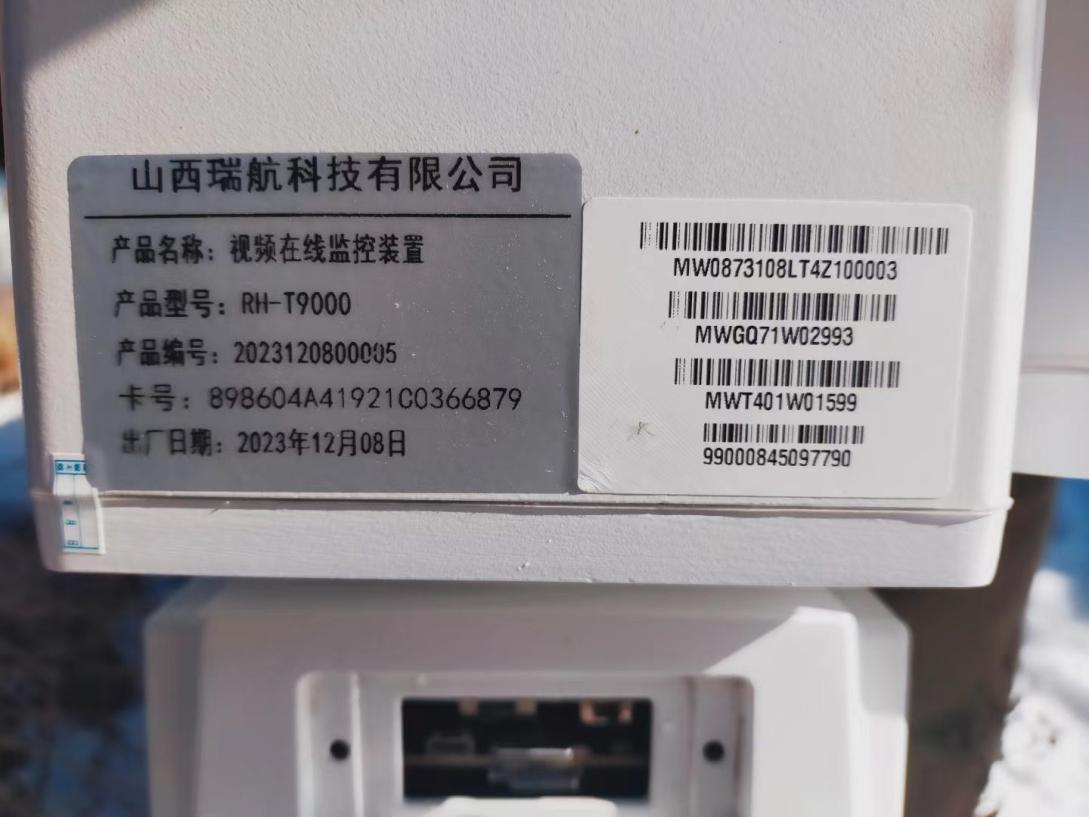

輸電線路視頻圖像在線監測裝置安裝在電力線路桿塔上，可將線路走廊、通道、桿塔、絕緣子、導線、金具等的圖像和視頻，經無線網絡傳輸?shù)奖O(jiān)測中心平臺上，對線路大跨越、導線懸掛異物、線路周圍建筑施工、桿塔防盜、樹木超高等容易發生安全隱患的地點進行遠程在線監測和報警。

1、主要功能參數

（1）具有休眠、待機、定時拍照、實時視頻、24 小時全天候運行等多種工作模式，以適應不同的工作需要。

（2）設備可根據設置的拍照時間表，進行自動定時預置位拍照上傳；通常情況下，每天至少拍攝 4 個以上預置位，40 張以上圖像；異常情況下，可加密采集間隔，每天可設置定時拍照數量不小于 72 組。

（3）可通過監測中心平臺對攝像機電源進行開/關控制，并對攝像機焦距、光圈、景深、圖像質量、云臺方位、預置位等進行遠程設置和控制；

（4）設備可實現安裝點 360°全景范圍監測，主要內容包括：通道變化情況，線路附近房屋、超高樹木、重型機械施工等變化，塔基附近地形變化情況，保坎、護坡、排水溝是否完好等；標示牌、警示牌是否完好，鐵塔塔材是否丟失、腐蝕、塔上是否有異物等；防震錘是否脫落或滑移，間隔棒是否傾斜或滑移，地線放電間隙變化情況；絕緣子是否破裂，絕緣子串是否傾斜，金具零件是否腐蝕和變形；桿塔附近出現偷盜、蓄意破壞電力設施人員等等。

（5）設備能采集太陽能電壓、電池電壓、電流、安裝點移動通訊信號強度等信息。

（6）具備網絡對時功能。應能夠接收主站系統的對時命令，宜每天對時一次，對時誤差應不超過 20s；走時誤差應不大于 0.5s/24h；裝置斷電 24h 以內，內部實時時鐘須能正常走時。

（7）具備密碼認證和遠程更新程序的功能，應具備可靠的更新機制與方式。

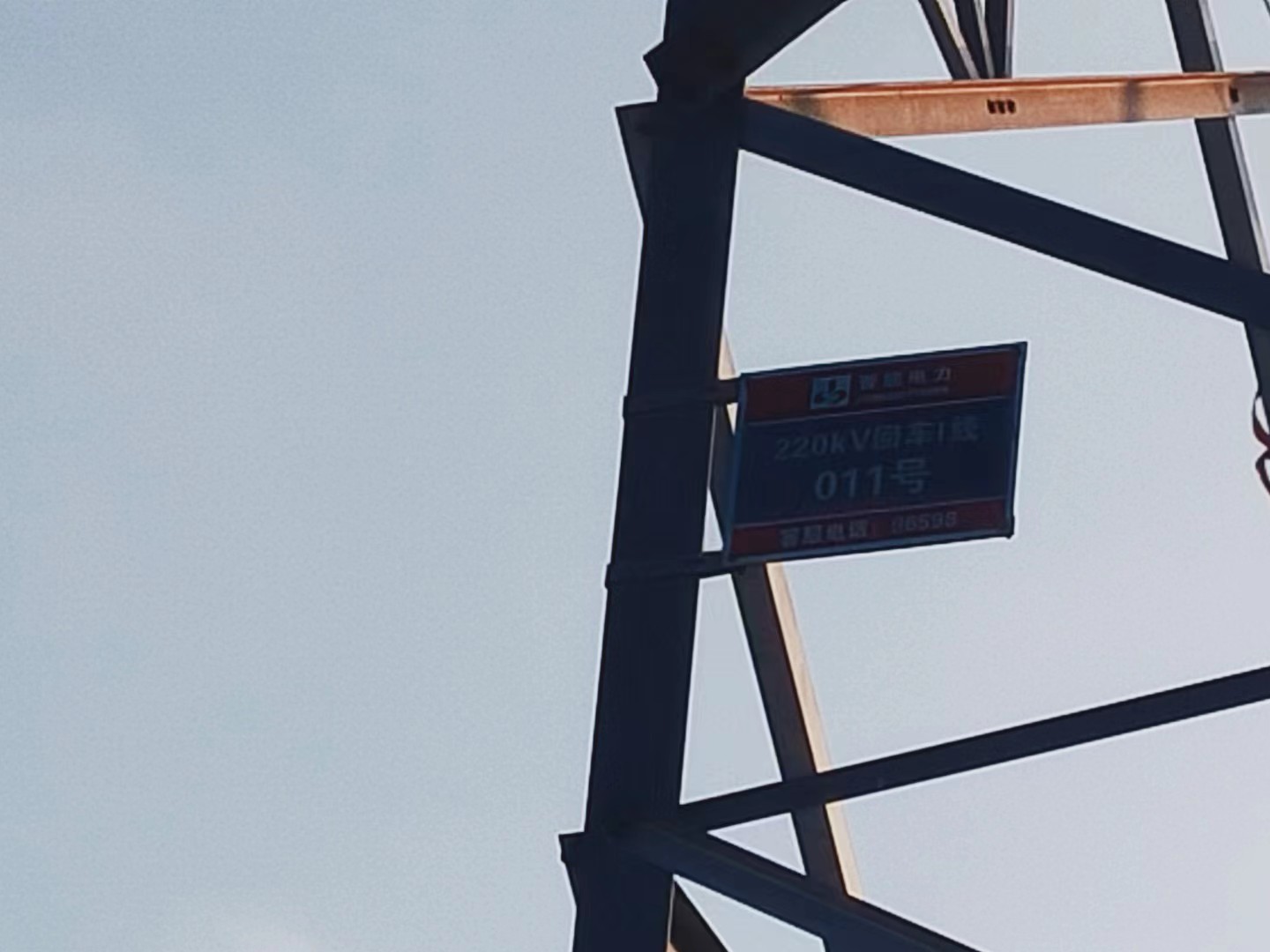

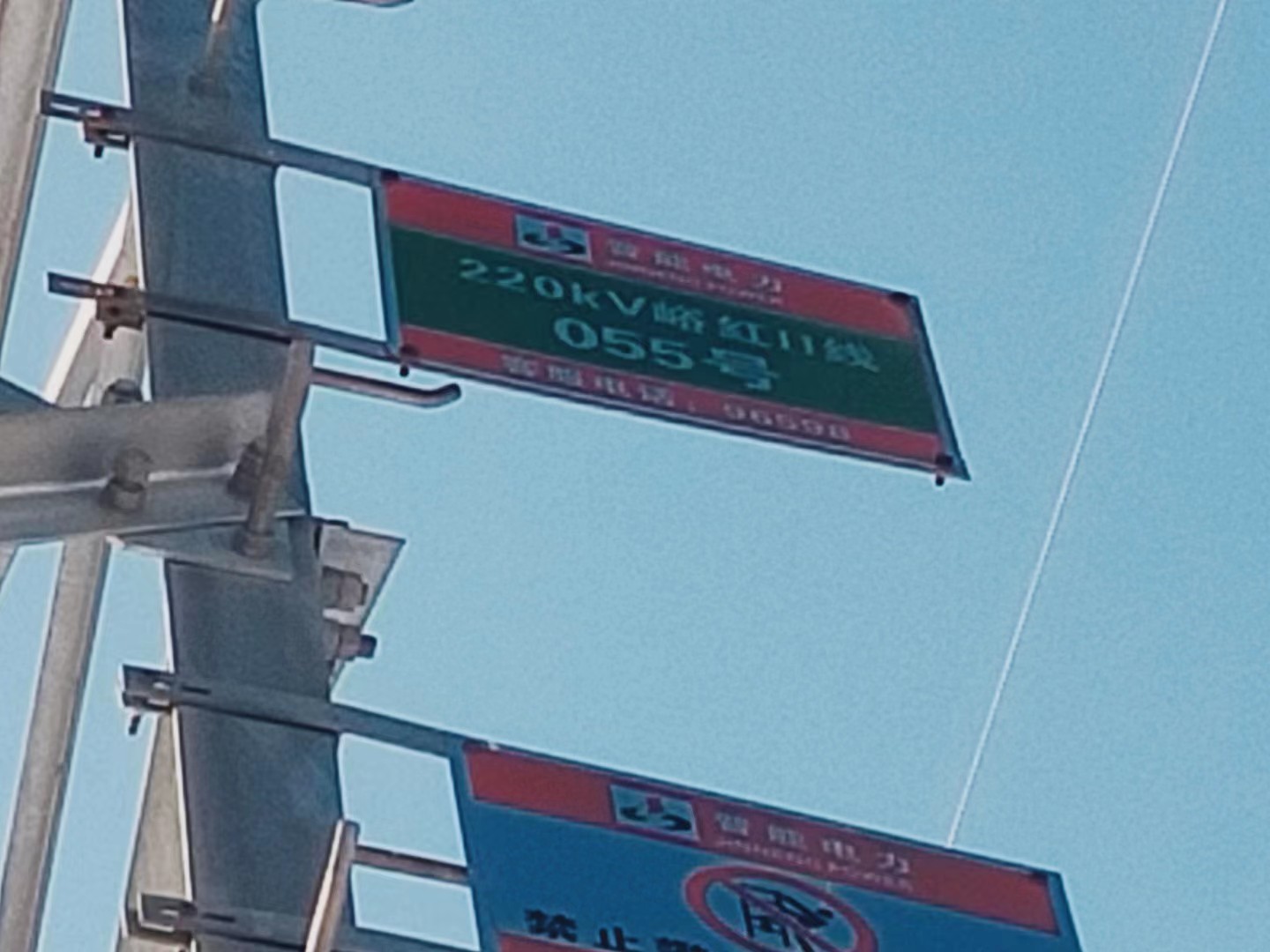

（8）可配置并中文命名，設備命名以所安裝的桿塔編號作為對象，例如命名為“晉能售電/220kV回車線/#11 桿塔/方向”、“晉能售電/220kV回車線/#14 桿塔/方向”、“晉能售電/220kV車峪線/#92 桿塔/方向”、“晉能售電/220kV峪紅線/#55 桿塔/方向”、“晉能售電/220kV峪紅線/#79 桿塔/方向”、“晉能售電/220kV峪紅線/#268 桿塔/方向”、“晉能售電/220kV興紅線/#7 桿塔/方向”攝像機 OSD 包括正文和時間兩部分內容。

2、攝像機技術性能

2.1基本性能

（1） 攝像機選用室外型一體化球形高清網絡攝像機，外殼的防護性能符合業內相關技術標準的 IP68 級要求；

（2）整體結構具備一定的防覆冰、防污穢性能；

（3）攝像機零部件裝配牢固，連接可靠，并具有良好的防振和防抖動結構，避免在桿塔安裝環境中的振動對光學儀器產生影響和對視頻圖像質量產生影響；

（4）具有良好的抗工頻電磁干擾性能和良好的接地安裝措施，能實現在高壓電磁環境中視頻數據的準確、完整采集，以及對前端設備的準確控制；不出現雪花點、黑紋等視頻干擾現象及云臺失控等故障現象；

（5）能自動調整白平衡，使輸出圖像準確重現出監控場景的實際色彩；

（6）具有寬動態能力、日夜模式和逆光補償調整功能。

（7）能預置云臺巡航軌跡，且可調節云臺的運行速度。

2.2主要技術參數性能

2.2.1供電參數：

（1）供電單元包括發電裝置、蓄電池及電源控制器三部分，具有過壓保護、防過充過放、電源管理等功能。

（2）持續無光照且無其他電力補充的條件下，蓄電池可以維持裝置每天定時拍照運行模式下 15 天以上的供電。

2.2.2電源性能

（1）采用硅太陽能光伏+鋰電池發電電源系統；

（2）具備寬動態、高效率的供電特性；

（3）根據負載用電量進行太陽能電池板與蓄電池容量匹配優化設計；

（4）具有自管理功能（包括但不限于深度放電保護、過流保護、充放電管理等）；

（5）具有完善的遠程運行監測功能，能夠?qū)﹄娫催\(yùn)行狀態、電池電壓進行監視，便于及時發現異常情況；

（6）儲能蓄電池充分考慮電池容量受溫度和使用時間的影響，選擇環境適應能力強、低溫性能好、循環使用壽命長的電池；
